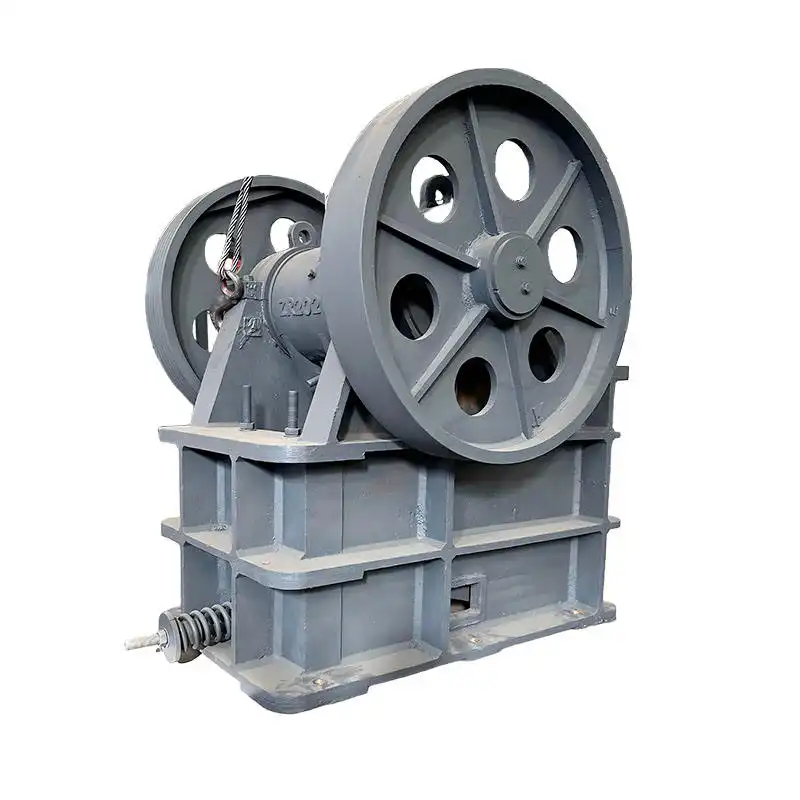

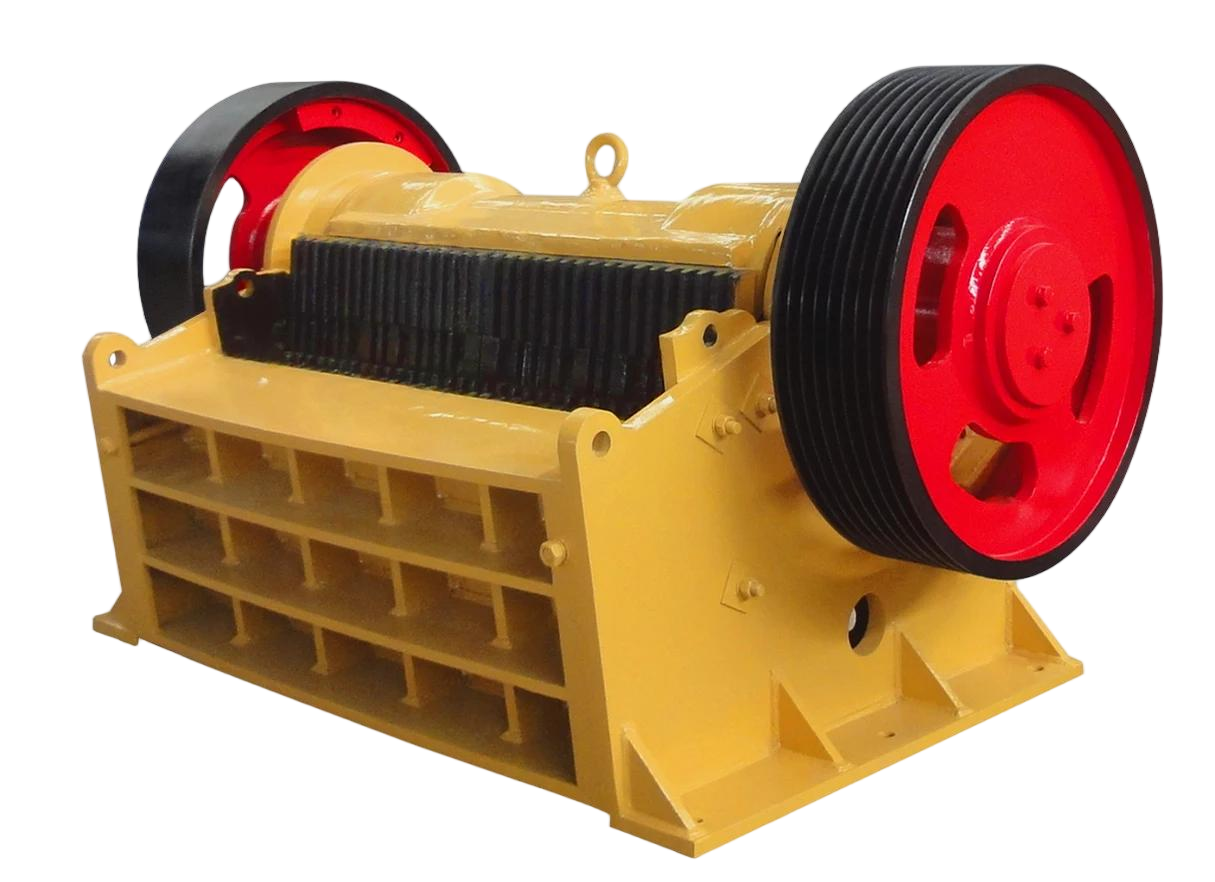

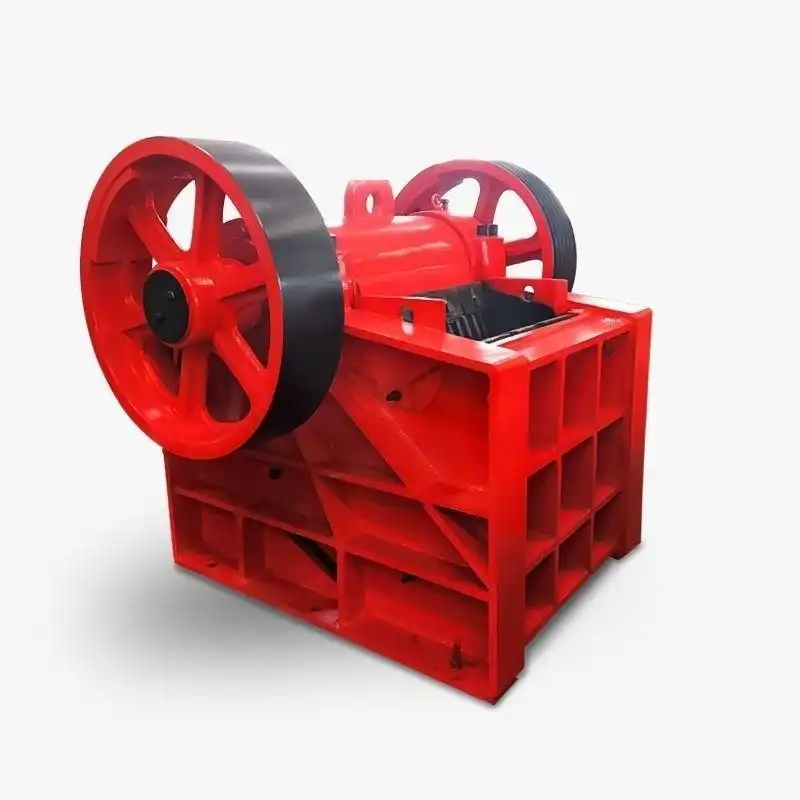

Разработанная для работы в самых сложных условиях дробления, серия PEW имеет прочный литой стальной корпус и сверхпрочный эксцентриковый вал, обеспечивающий непревзойденную надежность. Оптимизированные кинематические параметры обеспечивают высокий коэффициент дробления и отличную производительность. Инновационная гидравлическая система клиновой разгрузки обеспечивает быструю, безопасную и точную регулировку, сводя к минимуму время простоя. Это идеальный выбор для горнодобывающей промышленности, разработки карьеров и производства щебня.
Щековая дробилка Heavy-Duty предназначена для первичного и вторичного дробления твердых, абразивных пород и минералов. Ее глубокая V-образная камера дробления и мощный механизм переключения обеспечивают высокий коэффициент дробления и максимальное измельчение при исключительной эффективности работы.
Благодаря прочной раме из литой стали и высокомарганцевым износостойким пластинам премиум-класса эта дробилка способна выдерживать длительную промышленную эксплуатацию в самых суровых условиях. Легко регулируемое разгрузочное отверстие обеспечивает точный контроль над размером конечного продукта, что делает ее очень универсальной для различных проектов.
Эта щековая дробилка, разработанная для бесшовной интеграции в комплексные дробильные установки, служит высоконадежной первичной ступенью редукции, эффективно работая с питателями, конвейерами и последующими вторичными дробилками в линиях по добыче полезных ископаемых, разработке карьеров и производству заполнителей.
Щековая дробилка работает по принципу высокоэффективного компрессионного дробления. Камера дробления состоит из неподвижной щековой плиты и подвижной щековой плиты, образующих V-образную полость, в которой происходит измельчение.
Мощность передается от двигателя через клиновые ремни на сверхмощный маховик, приводящий в движение эксцентриковый вал. При вращении эксцентрикового вала подвижная челюсть периодически поворачивается в сторону неподвижной челюсти.
Когда подвижная челюсть движется вперед, материал с силой сжимается, дробится и раскалывается. Когда челюсть отходит, измельченный материал падает под действием силы тяжести через регулируемое разгрузочное отверстие в нижней части, обеспечивая непрерывный и стабильный поток продукции.
1.Подача материала - Сыпучий материал поступает в V-образную камеру дробления через широкое верхнее отверстие.
2.Эксцентрическое движение - Двигатель приводит в движение эксцентриковый вал, передавая мощную кинетическую энергию на подвижную щеку.
3.Компрессионное дробление - Подвижная челюсть с силой прижимает материал к неподвижной челюсти, разрушая его под высоким давлением.
4.Гравитационная разгрузка - Когда подвижная щека втягивается, материал нужного размера падает и выходит из зоны дробления.
5.Регулировка зазора - Механическая или гидравлическая система регулировки определяет нижний разгрузочный зазор, контролируя размер конечного продукта.
Подача → Компрессионное дробление → Гравитационная разгрузка → Просеивание (опция) → Конечный продукт
| Модель | Размер загрузочного отверстия (мм) | Максимальный размер подачи (мм) | Регулируемый диапазон выхода (мм) | Производительность (т/ч) | Мощность двигателя (кВт) | Вес (т) | Габаритные размеры (мм) |
|---|---|---|---|---|---|---|---|
| PEW180×1300 | 180×1300 | 150 | 10-30 | 12-35 | 30-37 | 6 | 1320×2150×1175 |
| PEW250×1000 | 250×1000 | 220 | 20-40 | 15-50 | 30-37 | 5.9 | 1400×1850×1310 |
| PEW250×1200 | 250×1200 | 220 | 20-40 | 18-60 | 37-45 | 7 | 1400×2050×1310 |
| PEW400×600 | 400×600 | 350 | 35-85 | 15-70 | 37-45 | 8 | 1920×1460×1840 |
| PEW760×1100 | 760×1100 | 640 | 75-200 | 150-310 | 110-132 | 24 | 2950×2360×2760 |
| PEW860×1100 | 860×1100 | 720 | 100-225 | 200-420 | 132-160 | 32 | 3300×2320×3120 |
| PEW1100×1200 | 1100×1200 | 930 | 150-375 | 300-600 | 185-200 | 59.2 | 4140×2660×3560 |
Варианты настройки: Мы предлагаем индивидуальные решения для удовлетворения ваших специфических эксплуатационных требований, включая конфигурации двигателей премиум-класса (например, ABB, Siemens), специализированные профили зубьев челюстных плит (стандартные, рифленые или сверхпрочные марганцевые), местные электрические стандарты и встроенные гидравлические системы регулировки клина CSS (Closed Side Setting) для легкого управления.
V-образная дробильная полость: Глубокая камера дробления без мертвых зон значительно увеличивает загрузочную способность и общую производительность.
Гидравлическая регулировка клина: Заменяет устаревшие регулировочные пластины, делая регулировку выпускного отверстия более быстрой, безопасной и точной.
Сверхпрочная конструкция: Высококачественные литые стальные компоненты и прочный эксцентриковый вал гарантируют долговечность в суровых условиях.
Высокая степень дробления: Оптимизированная кинематика обеспечивает агрессивное дробление, максимально повышая эффективность измельчения.
Первичное дробление твердых и абразивных пород (например, гранита, базальта, кварцита)
Переработка руды в тяжелых условиях на металлургических и горнодобывающих предприятиях
Крупномасштабное производство щебня и гравия для строительных проектов
Переработка бетона, асфальта и отходов от сноса зданий
Для обеспечения оптимальной производительности системы Щековая дробилка PEW обычно интегрируется с:
Вибрационный гризли-питатель для регулируемой подачи материала и предварительного просеивания
Ленточный конвейер для беспрепятственной выгрузки на следующий этап
Вторичные дробилки (например, конусные или роторные) для дальнейшего измельчения.
Дополнительная система сбора пыли для соблюдения экологических норм
Конфигурация: Вибрационный питатель → Щековая дробилка PEW → Ленточный конвейер → Отвал
Рекомендуется для автономных операций первичного дробления, эффективно справляясь с крупногабаритным сырьем и строительным мусором.
Конфигурация: Фидер → Щековая дробилка PEW → Конусная / роторная дробилка → Вибрационный грохот
Рекомендуется для производства средне- и мелкозернистого заполнителя в карьерах и горнодобывающей промышленности, обеспечивая контролируемую градацию на выходе.
Конфигурация: Фидер → Щековая дробилка PEW → Конусная дробилка → Грохот → VSI (пескоизмельчитель) → Бункеры для продуктов
Рекомендуется для крупномасштабного производства высококачественного товарного щебня, требующего строгой кубической формы и равномерного размера.
Защита от перегрузки: Сверхпрочная тумблерная пластина действует как предохранитель, автоматически отключаясь, чтобы защитить основную машину, если в полость попадает материал, не поддающийся дроблению (например, железный трамп).
Сертифицированное производство: Производится в строгом соответствии с системой управления качеством ISO 9001/CE, что обеспечивает надежность и соответствие мировым стандартам.
Неразрушающий контроль (NDT): Все критические компоненты из литой стали и эксцентриковый вал проходят тщательную ультразвуковую и магнитопорошковую проверку на целостность конструкции.
Проектирование операционной безопасности: Оснащен полностью закрытыми кожухами маховика, рассчитанными на тяжелые условия эксплуатации, и доступными точками смазки для обеспечения безопасности оператора во время технического обслуживания.
Предоставьте спецификации материалов и производственные задачи.
Наши инженеры порекомендуют наиболее подходящую модель и конфигурацию в течение 24-48 часов.
Тип материала - Размер подачи - Требуемая производительность - Размер на выходе
