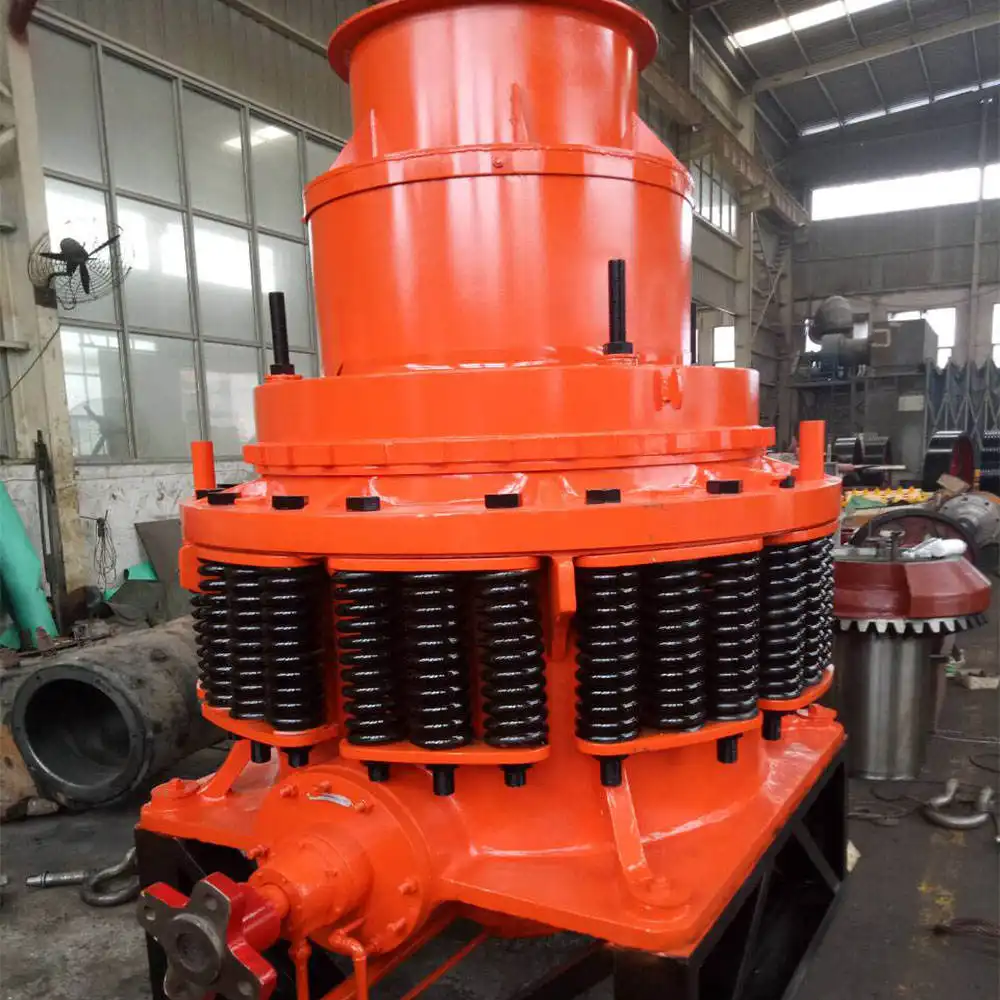

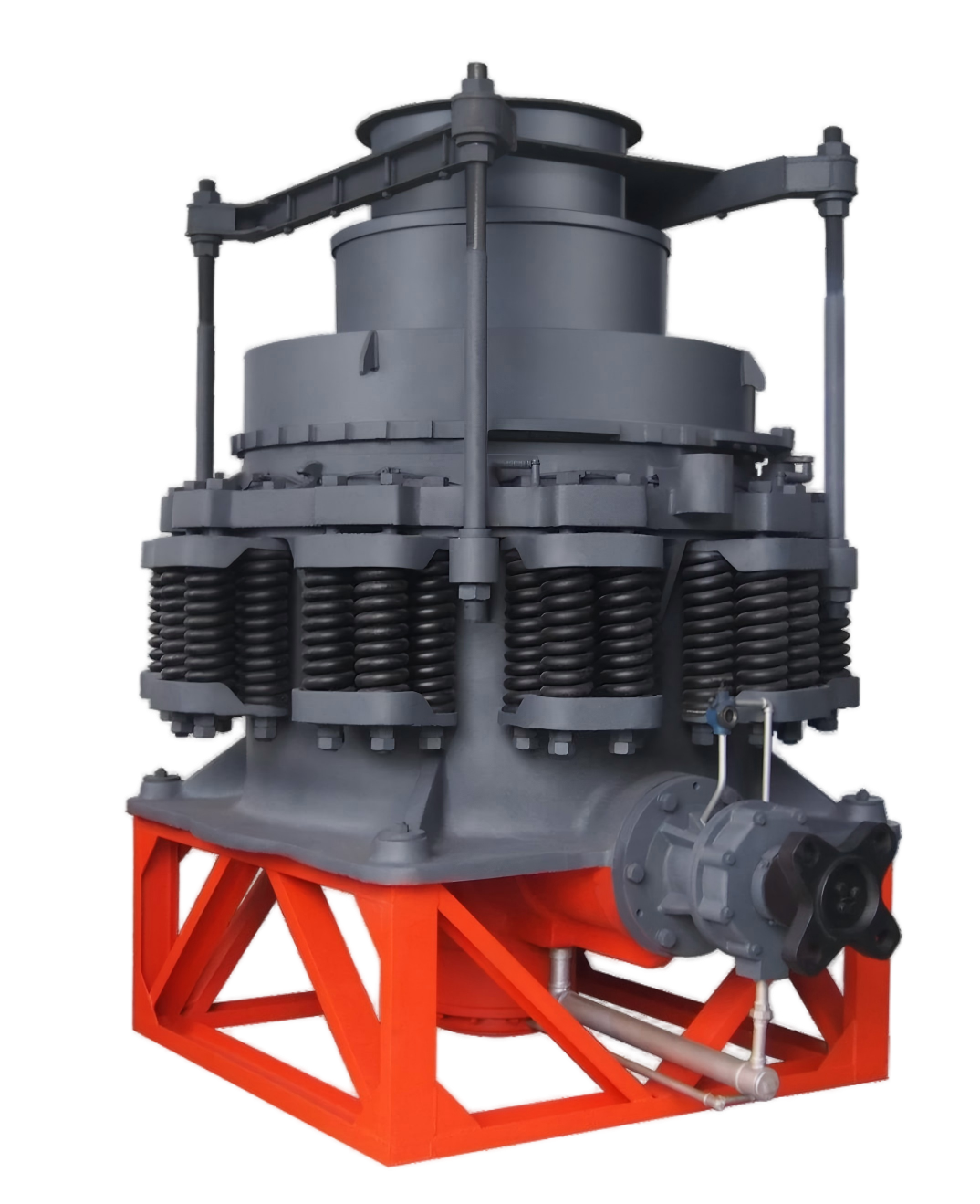

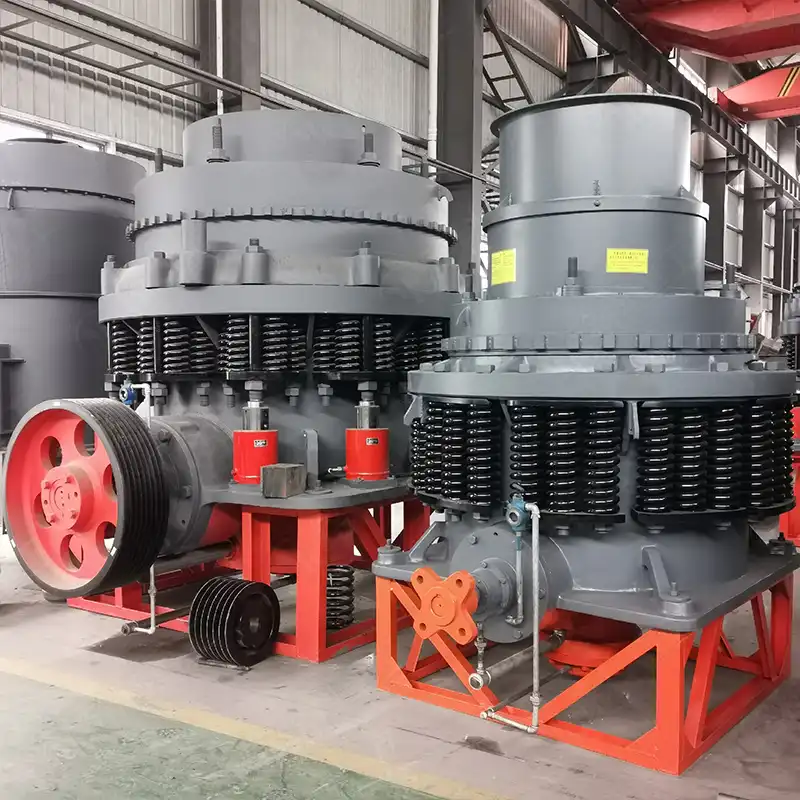

صُممت الكسارة المخروطية الزنبركية الزنبركية PY للتكسير المتوسط إلى الناعم الموثوق به والفعال، وتستخدم على نطاق واسع في صناعات التعدين واستغلال المحاجر والمعادن وركام البناء وصناعات الأسمنت. يوفر نظام الأمان الزنبركي الخاص بها حماية من التحميل الزائد، مما يضمن أداءً مستقرًا وعمرًا افتراضيًا طويلًا للمعدات.
صُممت هذه الكسارة المخروطية بهيكل قوي وحجرة تكسير مُحسَّنة، وهي توفر حجم جسيمات متناسق ونسب تخفيض عالية وتكاليف تشغيل منخفضة. وهي مثالية لمعالجة المواد الصلبة والمتوسطة الصلابة مثل الجرانيت والبازلت والحجر الجيري وخام الحديد.
الكسارة المخروطية الزنبركية الزنبركية PY هي حل كلاسيكي وفعال من حيث التكلفة مصمم للتكسير الثانوي والثالثي للمواد المتوسطة الصلابة إلى الصلبة. تتميز بنظام حماية زنبركي ميكانيكي للحماية الميكانيكية، حيث تقوم تلقائيًا بتحرير المواد غير القابلة للسحق لمنع التلف والحفاظ على الاستقرار التشغيلي.
على عكس الكسارات المخروطية الهيدروليكية أو الآلية بالكامل، تعتمد سلسلة PY على هيكل تقليدي قائم على الزنبرك، مما يوفر صيانة مبسطة وتكاليف استثمار أقل وأداءً يمكن الاعتماد عليه على المدى الطويل. يضمن تصميم حجرة التكسير المحسّن توزيعًا متسقًا لحجم الجسيمات وإنتاجية موثوقة عبر مجموعة واسعة من تطبيقات التعدين والركام.
صُممت الكسارة بإطار قوي ومكونات مقاومة للتآكل، وهي مناسبة تمامًا لعمليات التشغيل المستمر في المحاجر، ومواقع التعدين الصغيرة والمتوسطة الحجم، وخطوط إنتاج الركام.
تعمل الكسارة المخروطية الزنبركية الزنبركية PY من خلال التكسير الانضغاطي بين مقعرة ثابتة (البطانة الخارجية) وغطاء متحرك (المخروط الداخلي). يدور الغلاف غريب الأطوار حول العمود الرئيسي، مما يتسبب في تأرجح الوشاح في حركة دائرية وسحق المواد باستمرار داخل الحجرة.
عندما تدخل المادة إلى تجويف التكسير، فإنها تتعرض لقوى ضغط وقص متكررة حتى تصل إلى الحجم المطلوب وتخرج من خلال فتحة التفريغ القابلة للتعديل.
1. تغذية المواد ： يتم تغذية المواد الخام في حجرة التكسير من الفتحة العلوية.
2. الدوران اللامركزي ：يقوم المحرك بتشغيل الغلاف اللامركزي، مما يجعل الوشاح يقوم بحركة دائرية متذبذبة.
3. الضغط والتكسير ： يتم ضغط المواد بين الوشاح والمقعر، مما يؤدي إلى تكسيرها تدريجيًا تحت ضغط مستمر.
4. نظام حماية الزنبرك: في حالة دخول مواد غير قابلة للسحق إلى الحجرة، تسمح آلية الزنبرك بالتمدد المؤقت لمنع تلف المعدات.
5. تنظيم التفريغ ： يتم ضبط فتحة التفريغ ميكانيكيًا للتحكم في حجم المنتج النهائي.
التغذية → التكسير الثانوي → التكسير الثانوي → تعديل الحجم → حماية الزنبرك → مخرج التفريغ
| الطراز | الحد الأقصى لحجم التغذية (مم) | نطاق المخرج القابل للتعديل (مم) | السعة (طن/ساعة) | قوة المحرك (كيلوواط) | الوزن (ر) | البعد الكلي (مم) |
|---|---|---|---|---|---|---|
| PYB600 | 65 | 12-25 | 20-40 | 30 | 5 | 2243×1370×1675 |
| PYD600 | 35 | 3-13 | 12-23 | 30 | 5.5 | 2243×1370×1675 |
| PYB900 | 115 | 15-50 | 50-90 | 55 | 11.2 | 2692×1640×2350 |
| PYZ900 | 60 | 5-20 | 20-65 | 55 | 11.2 | 2692×1640×2350 |
| PYD900 | 45 | 3-13 | 20-55 | 55 | 11.2 | 2692×1640×2350 |
| PYB1200 | 145 | 20-50 | 110-168 | 110 | 24.7 | 2790×1878×2844 |
| PYZ1200 | 100 | 8-25 | 42-135 | 110 | 25 | 2790×1878×2844 |
| PYD1200 | 50 | 3-15 | 18-105 | 110 | 25.6 | 2790×1878×2844 |
| PYB1750 | 215 | 25-60 | 280-480 | 160 | 50.3 | 3910×2894×3809 |
| PYZ1750 | 185 | 10-30 | 115-320 | 160 | 50.3 | 3910×2894×3809 |
| PYD1750 | 85 | 5-15 | 75-230 | 160 | 50.4 | 3910×2894×3809 |
| PYB2200 | 300 | 30-60 | 490-800 | 260/280 | 80 | 4622×3302×4470 |
| PYZ2200 | 230 | 10-30 | 200-580 | 260/280 | 80 | 4622×3302×4470 |
| PYD2200 | 100 | 5-15 | 120-340 | 260/280 | 81.4 | 4622×3302×4470 |
خيارات التخصيص: يوفر فريقنا الهندسي تكوينات مرنة لتتناسب مع ظروف التكسير المختلفة، بما في ذلك المحركات القياسية IEC/NEMA (ABB، Siemens، WEG)، وبطانات التآكل عالية المنغنيز، وأنظمة حماية الزنبرك المقوى، وخيارات ضبط التفريغ الميكانيكي، ومعايير الجهد/التردد الموضعي. تتوفر أنظمة اختيارية لمنع الغبار وأنظمة تشحيم مركزية عند الطلب.
- إطار من الفولاذ المصبوب شديد التحمل لتعزيز الثبات الهيكلي
- حماية ميكانيكية للنابض من الحمل الزائد لمنع التلف الناتج عن المواد غير القابلة للسحق
- بطانات تآكل عالية المنجنيز لإطالة عمر الخدمة
- غلاف غريب الأطوار مشكّل آلياً بدقة لتشغيل سلس
- اختبار الحمولة في المصنع قبل الشحن لضمان أداء مستقر
- التكسير الثانوي والثالثي في عمليات التعدين
- إنتاج الركام لمشاريع الإنشاءات والبنية التحتية
- معالجة المواد الخام لمصنع الأسمنت
- عمليات المحاجر التي تتعامل مع الأحجار المتوسطة إلى الصلبة
- خطوط التكسير الصغيرة والمتوسطة الحجم التي تتطلب حلولاً فعالة من حيث التكلفة
- التكسير الثانوي والثالثي للجرانيت والبازلت والحجر الجيري وخام الحديد
- إنتاج ركام المحاجر لمشاريع الطرق والبنية التحتية
- تكسير المواد الخام لمصنع الأسمنت والكلنكر
- معالجة الحجر الصلب المتوسط الصلابة في مواقع التعدين الصغيرة والمتوسطة الحجم
- خطوط التكسير التي تتطلب حلولاً ميكانيكية مستقرة وفعالة من حيث التكلفة
- مغذي اهتزازي للتغذية المستمرة والمتحكمة بالمواد
- الكسارة الفكية (المرحلة الأولية) لتقليل الحجم الأولي
- الكسارة المخروطية الزنبركية الزنبركية PY للتكسير الثانوي أو الثالثي
- شاشة اهتزازية لتصنيف دقيق للمواد
- نظام الحزام الناقل لنقل المواد بسلاسة
التكوين:
وحدة التغذية ← كسارة فكية ← كسارة مخروطية زنبركية ← كسارة مخروطية زنبركية PY ← شاشة اهتزازية ← ناقل
يوصى به لخطوط إنتاج الركام متوسطة السعة التي تتطلب أداء تكسير ثانوي مستقر.
وحدة التغذية ← كسارة فكية ← كسارة مخروطية (ثانوية) ← كسارة مخروطية زنبركية PY (ثلاثية) ← شاشة اهتزازية ← ناقل
مثالية لإنتاج الركام الناعم مع تحكم أكثر دقة في حجم الجسيمات.
التكوين:
وحدة التغذية ← الكسارة الفكية ← الكسارة الفكية ← الكسارة المخروطية الزنبركية PY ← الشاشة الاهتزازية ← المخزون
مصممة للمحاجر الصغيرة والمتوسطة الحجم التي تبحث عن حلول ميكانيكية موثوقة بتكاليف استثمارية أقل.
- نظام حماية الزنبرك الميكانيكي من الحمل الزائد لمنع حدوث ضرر هيكلي
- إطار من الفولاذ المصبوب عالي المتانة لثبات هيكلي طويل الأمد
- بطانات التآكل عالية المنغنيز المختبرة لمقاومة التآكل
- التشغيل الآلي الدقيق للجلبة اللامتراكزة والعمود الرئيسي
- الفحص الدقيق في المصنع واختبار الحمولة قبل التسليم
قدم مواصفات المواد وأهداف الإنتاج الخاصة بك.
سيوصي مهندسونا بأنسب طراز وتهيئة في غضون 24-48 ساعة.
نوع المادة - حجم المادة - حجم التغذية - السعة المطلوبة - حجم الإخراج
