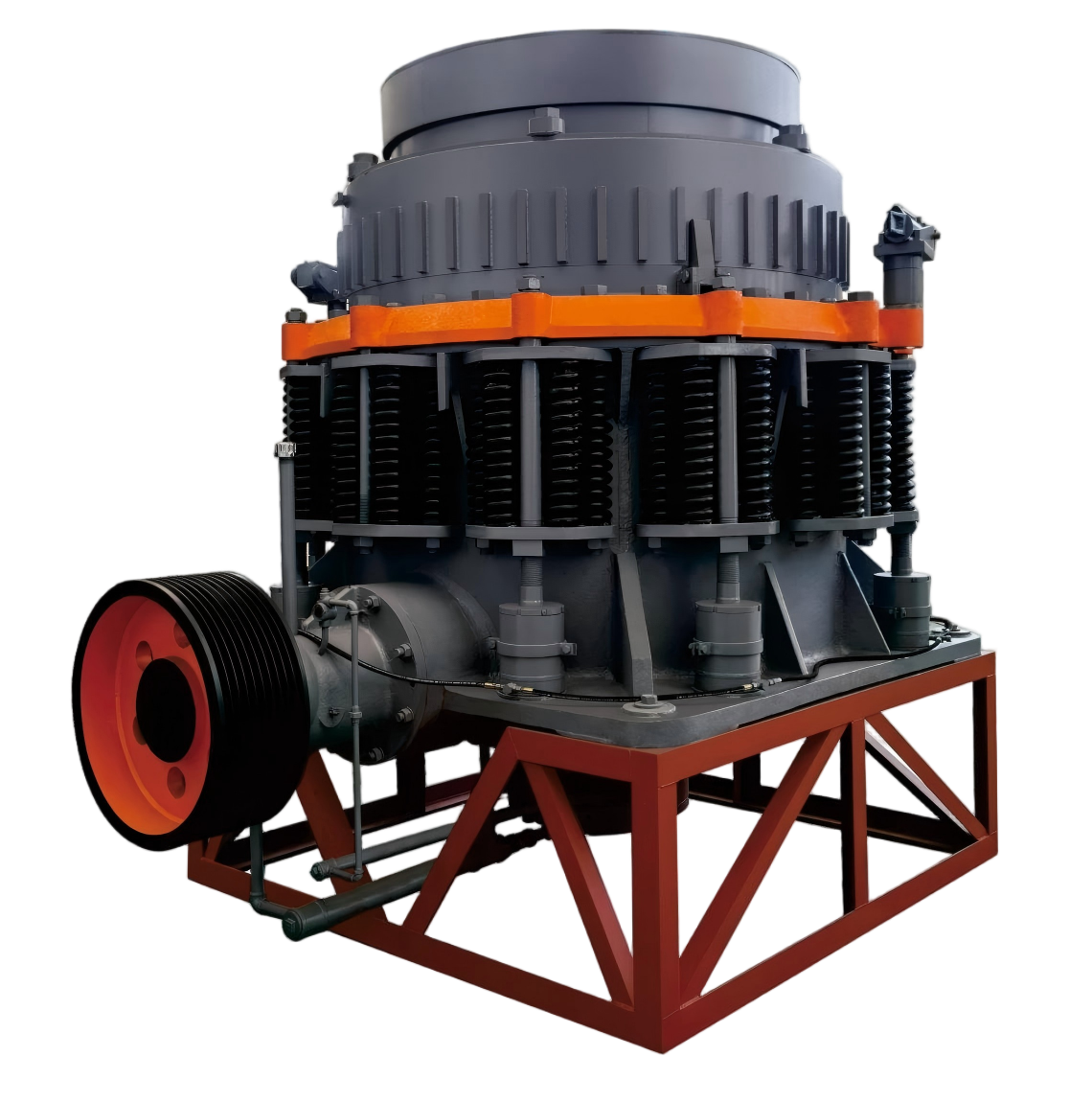

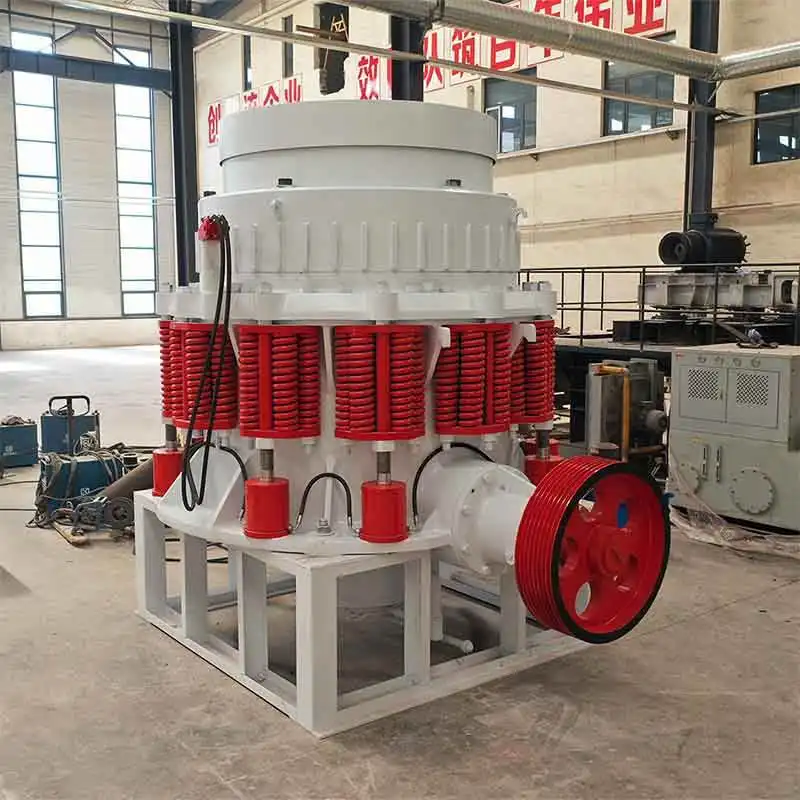

تجمع الكسارة المخروطية المركبة PYF بين تصميم حجرة التكسير المتقدم والحركة اللامتراكزة المحسّنة لتوفير كفاءة تكسير عالية وتدرج متسق للمنتج. وهي مصممة للتكسير المتوسط والناعم للمواد الصلبة والكاشطة، وتستخدم على نطاق واسع في التعدين واستغلال المحاجر ومصانع الأسمنت وخطوط إنتاج الركام.
وبفضل هيكل الإطار القوي، ومكونات التآكل عالية القوة، ونظام التشحيم الموثوق به، تضمن الكسارة المخروطية PYF التشغيل المستقر في ظل ظروف الخدمة الشاقة مع تقليل وقت التعطل وتكاليف الصيانة.
تم تصميم الكسارة المخروطية المجمعة PYF لتطبيقات التكسير الثانوي والثالثي في التعدين واستغلال المحاجر وإنتاج الركام. تتميز بمزيج من تصميم غرفة التكسير المحسَّن والحركة اللامتراكزة عالية السرعة، وهي توفر نسب تخفيض عالية وتوزيعًا موحدًا لحجم الجسيمات.
بالمقارنة مع الكسارات المخروطية الزنبركية التقليدية، يدمج التصميم المركب PYF الضبط الهيدروليكي والحماية من التحميل الزائد، مما يحسن الاستقرار التشغيلي ويقلل من وقت التعطل. يضمن هيكل الإطار القوي والمكونات عالية القوة المقاومة للتآكل أداءً طويل الأجل حتى عند معالجة المواد الصلبة والكاشطة.
صُممت الكسارة المخروطية PYF لسهولة دمجها في أنظمة التكسير الكاملة، حيث تعمل بسلاسة مع المغذيات الاهتزازية، والناقلات، ومعدات الفرز.
تعمل الكسارة المخروطية المركبة PYF على أساس مبدأ التكسير الرقائقي. تدخل المواد إلى حجرة التكسير من الأعلى ويتم ضغطها باستمرار بين الوشاح والمقعّر أثناء دوران العمود اللامركزي.
يقوم الوشاح بحركة دائرية مدفوعة بمجموعة غير مركزية، مما يخلق تجويف تكسير ديناميكي حيث يتم سحق المواد من خلال إجراءات ضغط وقص متعددة. تضمن عملية التكسير متعدد الطبقات هذه كفاءة تقليل أعلى وتوزيع أكثر اتساقًا لحجم الجسيمات.
تسمح أنظمة الضبط الهيدروليكية أو الميكانيكية بالتحكم الدقيق في فتحة التفريغ، مما يتيح تنظيم مرن لحجم الإخراج وفقًا لمتطلبات الإنتاج.
1. تغذية المواد - تدخل المواد الخام إلى حجرة التكسير من فتحة التغذية العلوية.
2. الدوران اللامركزي - يحرك العمود اللامركزي الوشاح في حركة دائرية دائرية.
3. التكسير الرقائقي - يتم ضغط المواد بين الوشاح والمقعر، وتكسر تحت ضغط مستمر وقوة قص.
4. التحكم في التدرج - تنظم فتحة التفريغ القابلة للتعديل حجم الإخراج النهائي.
5. التشغيل المستمر - يضمن نظام التزييت والنقل المحسّن دورات تكسير مستقرة وغير متقطعة.
تغذية المواد ← الضغط الدوراني ← التكسير الدوراني ← التكسير متعدد الطبقات ← تنظيم التفريغ ← إخراج المنتج النهائي
| الطراز | الحد الأقصى لحجم التغذية (مم) | نطاق المخرج القابل للتعديل (مم) | السعة (طن/ساعة) | قوة المحرك (كيلوواط) | الوزن (ر) | البعد الكلي (مم) |
|---|---|---|---|---|---|---|
| PYB600 | 65 | 12-25 | 20-40 | 30 | 5 | 2243×1370×1675 |
| PYD600 | 35 | 3-13 | 12-23 | 30 | 5.5 | 2243×1370×1675 |
| PYB900 | 115 | 15-50 | 50-90 | 55 | 11.2 | 2692×1640×2350 |
| PYZ900 | 60 | 5-20 | 20-65 | 55 | 11.2 | 2692×1640×2350 |
| PYD900 | 45 | 3-13 | 20-55 | 55 | 11.2 | 2692×1640×2350 |
| PYB1200 | 145 | 20-50 | 110-168 | 110 | 24.7 | 2790×1878×2844 |
| PYZ1200 | 100 | 8-25 | 42-135 | 110 | 25 | 2790×1878×2844 |
| PYD1200 | 50 | 3-15 | 18-105 | 110 | 25.6 | 2790×1878×2844 |
| PYB1750 | 215 | 25-60 | 280-480 | 160 | 50.3 | 3910×2894×3809 |
| PYZ1750 | 185 | 10-30 | 115-320 | 160 | 50.3 | 3910×2894×3809 |
| PYD1750 | 85 | 5-15 | 75-230 | 160 | 50.4 | 3910×2894×3809 |
| PYB2200 | 300 | 30-60 | 490-800 | 260/280 | 80 | 4622×3302×4470 |
| PYZ2200 | 230 | 10-30 | 200-580 | 260/280 | 80 | 4622×3302×4470 |
| PYD2200 | 100 | 5-15 | 120-340 | 260/280 | 81.4 | 4622×3302×4470 |
خيارات التخصيص:يمكن تهيئة الكسارة المخروطية المركبة PYF بأنواع مختلفة من الحجرات (خشنة / متوسطة / دقيقة)، وبطانات تآكل عالية المنغنيز، وعلامات تجارية متميزة للمحركات (ABB / Siemens)، وأنظمة ضبط هيدروليكية اختيارية أو أنظمة تزييت مركزية. يمكن تكييف المعايير الكهربائية وأنظمة التحكم مع المتطلبات المحلية.
- مبدأ التكسير الرقائقي لكفاءة أعلى وشكل جسيمات أفضل
- حركة غير مركزية مُحسَّنة لسعة ثابتة واهتزاز أقل
- إطار رئيسي عالي القوة لعمر خدمة طويل في ظروف الخدمة الشاقة
- بطانات تآكل قابلة للاستبدال لتقليل تكلفة الصيانة
- نظام تشحيم موثوق به يضمن التشغيل المستمر
- عمليات التعدين (التكسير الثانوي والناعم)
- مصانع إنتاج المحاجر والركام
- خطوط معالجة الأسمنت ومواد البناء
- مشاريع البنية التحتية وإنشاء الطرق
- معالجة المعادن الصناعية
- التكسير الثانوي والناعم للجرانيت والبازلت والحجر الجيري وخام الحديد
- خطوط إنتاج الركام لمشاريع البناء والبنية التحتية
- عمليات التعدين التي تتطلب معالجة مستمرة عالية السعة
- مصانع الأسمنت وأنظمة معالجة المعادن الصناعية
- بناء الطرق وإنتاج صابورة السكك الحديدية
- اختيار غرفة التكسير الخشنة أو المتوسطة أو الدقيقة بناءً على حجم المادة
- بطانات تآكل عالية المنغنيز أو السبائك للمواد الكاشطة
- نظام ضبط هيدروليكي للتحكم الدقيق في التفريغ
- نظام تشحيم مركزي لتشغيل مستقر طويل الأجل
- التكامل مع المغذي الاهتزازي، والناقل، ونظام الغربلة
التكوين:
وحدة التغذية ← الكسارة الفكية ← الكسارة الفكية ← الحزام الناقل ← الكسارة المخروطية المركبة PYF ← الفرز ← التخزين
يوصى به ل:
تطبيقات ذات حجم تغذية متوسط إلى كبير تتطلب سحقًا ثانويًا فعالاً وإنتاجًا موحدًا للركام.
التكوين:
وحدة التغذية ← كسارة أولية ← كسارة مخروطية PYF ← شاشة اهتزازية ← ناقل مرتجع (دائرة مغلقة)
يوصى به ل:
المشروعات التي تتطلب تحكمًا دقيقًا في حجم الجسيمات والركام الناعم عالي الجودة.
التكوين:
وحدة التغذية ← الكسارة الفكية ← الكسارة الفكية ← الكسارة المخروطية PYF ← الشاشة الاهتزازية ← صناعة الرمال (اختياري) ← نظام النقل
يوصى به ل:
مشاريع المحاجر عالية السعة والبنية التحتية والتعدين التي تتطلب معالجة مستمرة وآلية.
- هيكل إطار فولاذي عالي المتانة مصمم للتشغيل الثقيل
- نظام حماية من التحميل الزائد لمنع تلف المعدات
- نظام تشحيم موثوق به للتشغيل المستمر المستقر والآمن
- بطانات تآكل عالية المنغنيز تم اختبارها للتأكد من متانتها ومقاومتها للصدمات
- فحص الجودة الصارم قبل الشحن
قدم مواصفات المواد وأهداف الإنتاج الخاصة بك.
سيوصي مهندسونا بأنسب طراز وتهيئة في غضون 24-48 ساعة.
نوع المادة - حجم المادة - حجم التغذية - السعة المطلوبة - حجم الإخراج
